Das Projekt stammt von Robin a.k.a Electrotrains, der auch das Ultimate und das Uno Cart entwickelt hat.
Es ist als supereinfache Cartridge gedacht, die praktisch nur aus einer Platine und einem Raspi Pico Klon bestht.
https://forums.atariage.com/topic/351546-a8picocart-unocart-on-a-raspberry-pi-pico/

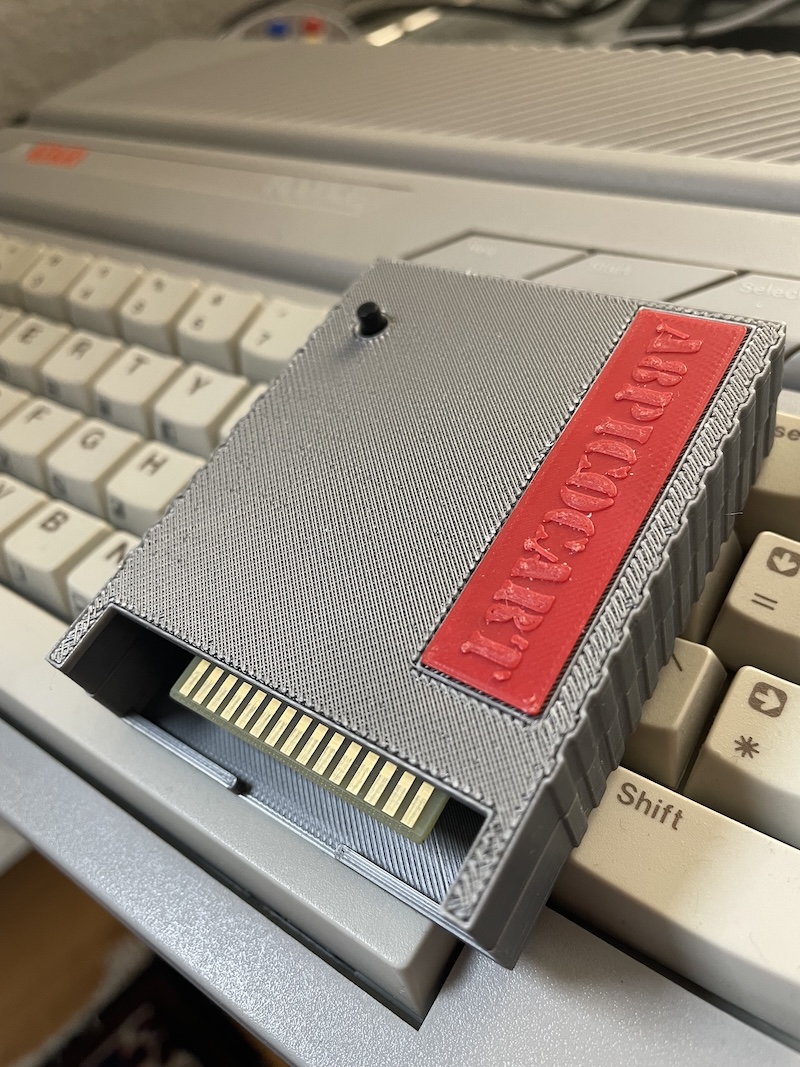

Ich habe so eins von Zaxon auf sellmyretro.com für 29 Pfund gekauft. Das Teil war eigentlich wegen des kleinen Formfaktors für meinen 800er gedacht, da funktioniert es leider nicht. Die Cartridge funktioniert gut in einem 800XL mit U1MB, Sophia DVI und TKII Stereo, einem 600XL mit U1MB+VBXE, einem unverbastelten 600XL mit 16kb und in demselben 600XL mit PBI 512kb-Erweiterung. In einem 800XE mit Jürgens 576kb Erweiterung, Sophia2+Pokeymax ist die Cartridge instabil. Mehr Tests habe ich bislang nicht gemacht. Interessant ist auch, ob es in Zukunft noch weitere Firmware-Projekte für das Cartridge gibt. Der Raspberry Pico könnte statt eine Uno-Cart zu emulieren auch ganz andere Dinge tun.
Ich habe noch mit zwei weiteren Rechnern getestet, in einem 800XL mit Compyshop 320kb und in einem 400 (NTSC) mit 16kb läuft die Cartridge auch problemlos.
10 Platinen würde inkl Versand 20,88€ kosten. Connectoren goldplated.
Stück also 2,09€
plus den Pico für 4 bis 5€
…günstig, denke ich.
PS Ich habe ein UNO Cart und bin sehr zufrieden damit.
Ich habe mir bei JLCPCB 5Stück fertigen lassen für 2€+Versand, das Pico von Ali für 2,54€+Versand.
Grad gelötet, vorher die Software drauf und geht, total einfach.
Ich bin stolz auf mich, wieder eine gute Tat 😁
Fehlen mir nur noch die Gehäuse 😮 aber die sind auch bald hier 😀
Sehr gutes Projekt ❗ ❗
Wir wissen, dass es Dinge gibt, die wir nicht wissen. Aber es gibt auch Dinge, von denen wir nicht wissen, dass wir sie nicht wissen. HOME
Aha,
eine Ultimate cart & Uno cart Kombination, zu einem Bruchteil des Preises.
- kann CAR / ROM laden (vermutlich alles bis 1MB)
- kann XEX laden (vermutlich ebenfalls bis 1MB)
- kann ATR laden/speichern (aufgrund Soft-OS aber nur Programme, die kein RAM unter dem OS benötigen)
Statt 100€ für die Ultimate oder ca. 60€ für die Uno ist die PicoCart für 10€ oder weniger zu haben.
Hi,

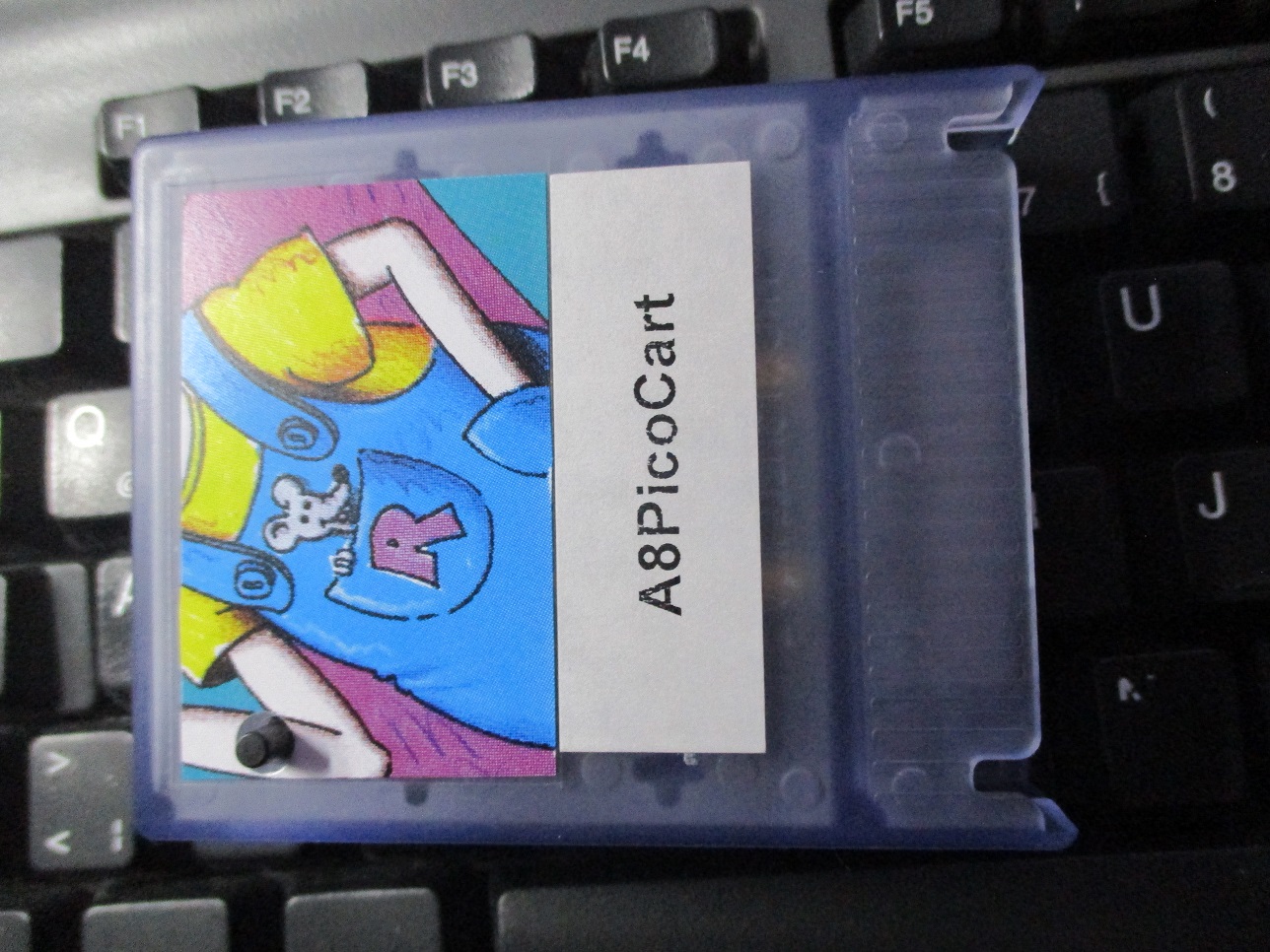

ich habe auch gerade ein paar PicoCarts fertig. Hat jemand eine Ahnung, wo ich passende Gehäuse finde? Oder kann sie mir jemand drucken?
Bei Interesse bitte PN an mich 🙂 Danke!
Die SLT Files gibt es ja frei verfügbar:
https://github.com/robinhedwards/A8PicoCart/tree/main/cartridge%20shell%203d%20print%20files
Gruß
Alex.
Wir wissen, dass es Dinge gibt, die wir nicht wissen. Aber es gibt auch Dinge, von denen wir nicht wissen, dass wir sie nicht wissen. HOME
mein via ebay bestellter pico ging auf der Reise verloren, der Anbieter hat freundlicherweise aber noch einen geschickt, diesmal per Dienstleister als Warensendung. Kam mit Tracking pünktlich an!
Einbau: einige Pins löten, aber in <15min gemacht. Software draufladen: supersimpel und flink. Software drauf: so einfach wie XEX auf ein USB-Stick kopieren. Funktioniert supertoll!
Jetzt nur noch ein Gehäuse...
FlorianD schrieb:
....
Jetzt nur noch ein Gehäuse...
kommt.....
Wir wissen, dass es Dinge gibt, die wir nicht wissen. Aber es gibt auch Dinge, von denen wir nicht wissen, dass wir sie nicht wissen. HOME
Dinadan schrieb:
Ich habe so eins von Zaxon auf sellmyretro.com für 29 Pfund gekauft. Das Teil war eigentlich wegen des kleinen Formfaktors für meinen 800er gedacht, da funktioniert es leider nicht.
Für 800er gibt es https://forums.atariage.com/topic/212137-how-to-make-the-myide-ii-work-on-a-atari-800-with-incognito/, um Flash-Module besser verwendbar zu machen. Das ist eine Verbindung, mit der ein Signal vom rechten zum linken Port durchgeschleift wird.
Hat jemand schon Ausfälle mit dem PicoCart gehabt?
Ich frage deshalb weil ich festgestellt habe, daß der PiPico ausserhalb der Spezifikationen betrieben wird!
Seine IO's sind nämlich nur 3.3V Tolerant, hängen aber am 5V Atari Bus.
keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de
Bisher keine Ausfälle. Hab hier einige Quasi im Dauerbetrieb.
VG Jürgen
mega-hz schrieb:
Hat jemand schon Ausfälle mit dem PicoCart gehabt?
Ich frage deshalb weil ich festgestellt habe, daß der PiPico ausserhalb der Spezifikationen betrieben wird!
Seine IO's sind nämlich nur 3.3V Tolerant, hängen aber am 5V Atari Bus.
Der RP2040 ist in der Tat ein 3,3v Chip, aber alle Boards, die ich in der Hand hatte, können mit 5v betrieben werden, weil es auf den 5V-Anschlüssen und dem USB-Port einen Spannungsregler gibt.
.
Ich habe auch 5 Stück am laufen, bis jetzt ohne Ausfälle
Wir wissen, dass es Dinge gibt, die wir nicht wissen. Aber es gibt auch Dinge, von denen wir nicht wissen, dass wir sie nicht wissen. HOME
JoSch schrieb:
mega-hz schrieb:
Hat jemand schon Ausfälle mit dem PicoCart gehabt?
Ich frage deshalb weil ich festgestellt habe, daß der PiPico ausserhalb der Spezifikationen betrieben wird!
Seine IO's sind nämlich nur 3.3V Tolerant, hängen aber am 5V Atari Bus.
Der RP2040 ist in der Tat ein 3,3v Chip, aber alle Boards, die ich in der Hand hatte, können mit 5v betrieben werden, weil es auf den 5V-Anschlüssen und dem USB-Port einen Spannungsregler gibt.
Es geht nicht um die Spannungsversorgung!
Die ist mit USB natürlich 5V und wird für den PI Chip auf 3.3V gewandelt.
Es geht um die Ein-/Ausgänge, die dürfen normal nur 3.3V Pegel und keine 5V bekommen.
Muss man mal beobachten, vielleicht sind die internen Schutzdioden so stark das dem Chip selbst nix passiert.
Wäre natürlich schön wenn es keine Ausfälle geben wird. [Daumen drücken]
